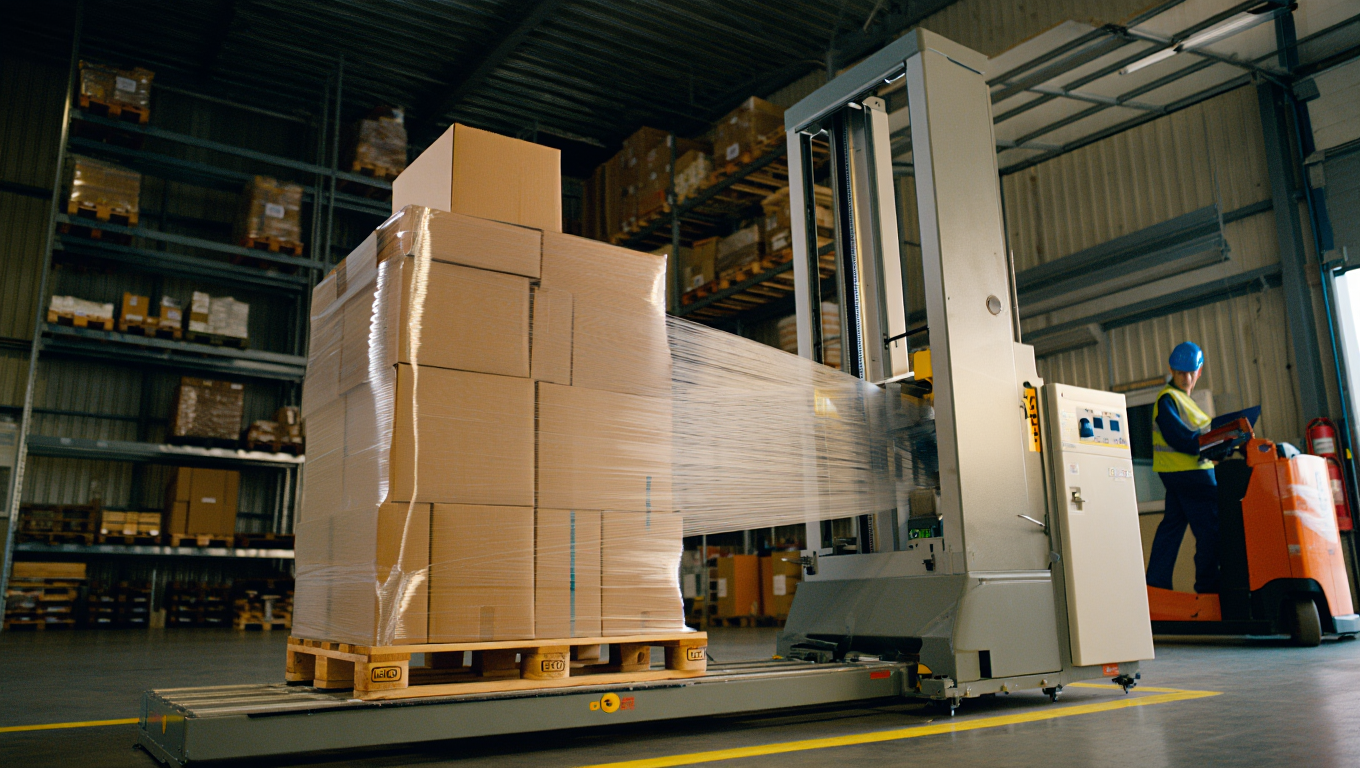

Обзор упаковочного станка для стрейч-обмотки коробок и паллет
Что такое стрейч-обмотчик и задачи упаковки
Стрейч-обмотчик — устройство, которое наматывает на груз пленку стрейч обмотчик, образуя прочную оболочку вокруг коробок и паллет. Цель такой обмотки — удержать груз в статическом состоянии и защитить его от влаги, пыли и повреждений во время транспортировки. В процессе работы пленка накладывается снизу, поднимается по бокам и закрепляется сверху, создавая цельную оболочку, способную противостоять нагрузкам во время перевоза.
Упаковочная машина решает задачи стабилизации, экономии пленки и повышения безопасности погрузочно-разгрузочных операций. В зависимости от конструкции она может работать автономно в рамках линии или входить в состав конвейера: ручной режим предполагает участие оператора, автоматический — управление по программе, а полуавтоматический — частичную автоматизацию процессов.
Основная функция в упаковке коробок и паллет
Однородность натяжения и центрирование груза являются базовыми характеристиками, влияющими на прочность и устойчивость упаковки. Фиксация верхних краёв и равномерная фиксация по краям снижают риск перераспределения нагрузки во время движения по транспортной системе и обеспечивают надёжную защиту краёв.
Какие объекты подлежат обмотке и задачи машины
Обмотке подлежат как отдельные коробки, так и целые паллеты с различной геометрией. В составе процесса учитываются высота обмотки, масса груза и особенности поверхности — гладкая, ребристая или с защитной защитой краёв. В зависимости от типа обмотчика выбираются соответствующие параметры натяжения и режимы работы, чтобы обеспечить необходимую прочность упаковки без перерасхода пленки.
- Тип обмотчика — ручной, полуавтоматический и автоматический.
- Механизм обмотки — поворотный стол или вращающая рука.
- Регулировка натяжения — параметр, задающий плотность упаковки.
- Совместимость пленки — ширина и толщина пленки должны соответствовать грузу.
| Тип обмотчика | Механизм обмотки | Макс масса нагрузки | Макс высота обмотки | Регулировка натяжения |
|---|---|---|---|---|
| Ручной | Поворотная платформа вручную | до 1000 кг | до 1500 мм | ручная настройка |
| Полуавтоматический | Комбинация автоматической обмотки и ручного управления | до 2000 кг | до 2000 мм | электронная настройка |
| Автоматический | Полная автоматизация в рамках конвейера | до 3000 кг | до 2500 мм | программируемый диапазон |
Стратегия упаковки основывается на равномерности натяжения и центрировании груза, что обеспечивает устойчивость и защиту во время транспортировки.
Типы и конструктивные решения
Ручной, полуавтоматический и автоматический варианты
Ручные модели предназначены для небольших партий и нестандартных форм, где оператор контролирует каждую операцию. Полуавтоматические устройства задают базовые параметры и выполняют большую часть работы автоматически, оставляя часть действий за оператором. Автоматические обмотчики интегрируются в линии за счёт программируемых режимов, датчиков и приводов, обеспечивая высокую воспроизводимость упаковки и минимизацию участия персонала.
Поворотный стол vs вращающая рука
Поворотный стол обеспечивает стационарный груз и вращение пленки вокруг него. Вращающая рука двигается вокруг груза и может достигать больших скоростей обмотки, обеспечивая гибкость для нестандартных форм. Поворотный стол чаще применяется для стандартных паллет и груза высотой до двух метров, тогда как вращающая рука эффективна при ограниченном пространстве или необычных конфигурациях упаковки.
Паллеты и грузы: особенности и требования
Размеры, масса, защита краёв и упаковки
Размеры паллет и габариты груза влияют на выбор типа обмотчика и режимов обмотки. Важны высота и ширина, а также наличие выступающих элементов. Защита краёв достигается за счёт применения пленки с достаточной прочностью растяжения и правильной центровки груза на начальном этапе обработки, чтобы предотвратить смещение во время перемещения.
Совместимость материалов и нагрузок
Материалы пленки различаются по толщине и прочности. Ширина пленки обычно составляет 450 мм, толщина — диапазон 12–23 мкм. Совместимость пленки с обмотчиком определяется диапазоном натяжения, конструктивными особенностями руля и алгоритмом управления натяжением. Для тяжелых грузов применяется пленка с большей прочностью и более высоким коэффициентом сцепления.
Ключевые параметры и режимы настройки
Система натяжения: диапазон и тип привода
Система натяжения регулируется через привод и контролируется по заданной программе. Диапазон натяжения подбирается под характеристики груза и пленки: чем выше требования к устойчивости, тем шире диапазон и точнее настройка. Для ручных и полуавтоматических решений применяется механический или электромеханический привод; для автоматических — интегрированная система управления.
Ширина и толщина пленки: совместимость с обмотчиком
Ширина пленки влияет на площадь покрытия и экономичность упаковки. Обычно применяется пленка шириной 450 мм; толщина 12–23 мкм обеспечивает баланс между прочностью и расходом материала. Взаимодействие между обмотчиком и пленкой выражается в сценариях натяжения и ускорения обмотки, что влияет на качество упаковки.
Этапы подготовки и эксплуатации
Подбор пленки и настройка параметров натяжения
Перед началом упаковки выбирают пленку по характеристикам груза: форма, поверхность, требуемая прочность. Затем настраивают диапазон и величину натяжения, проверяют закрепление начальной точки и фиксируют груз на начальном участке обмотки.
Этапы обмотки: центрирование и равномерность
Последовательность обмотки включает центрирование груза, подачу пленки вокруг нижних краёв, подъем по сторонам и повторение витков для достижения необходимой плотности. В процессе осуществляют контроль за равномерностью натяжения и отсутствием переплетений.
- Подбор пленки по толщине и ширине.
- Настройка диапазона натяжения для данного груза.
- Центрирование и старт обмотки.
- Контроль поверхностей и завершение цикла.
- Проверка результата и фиксация упаковки.
Безопасность и профилактика
Защитные кожухи, сигнализация и аварийная остановка
Установка защитных кожухов и наличие сигнализации снижают риск травм и инцидентов. Аварийная остановка может быть реализована как механически, так и через систему управления, что позволяет остановить процесс в случае непредвиденной ситуации.
Плановое обслуживание и замена расходников
Регламентное обслуживание включает периодическую замену consumables, осмотр механических узлов и проверку электрических соединений. Наличие запасных частей и график ремонта влияет на доступность линии, поэтому планирование замены расходников проводится в соответствии с техническими требованиями производителя и условиями эксплуатации.
Контроль качества и экономичность
Показатели качества упаковки: однородность натяжения и центрирование
Ключевые параметры контроля включают однородность натяжения, центрирование груза и отсутствие смещений. Остаточная пленка в верхних слоях не должна превышать установленный предел, что свидетельствует об адекватной эффективности упаковки.
Экономичность: расход пленки, энергопотребление и обслуживание
Экономичность рассчитывается через расход пленки на единицу упаковки, энергопотребление приводной системы и затраты на обслуживание. Оптимизация достигается за счёт выбора подходящей ширины пленки, корректной настройки натяжения и минимизации простоя за счёт планового обслуживания.
Установка, интеграция и условия эксплуатации
Подключение к линии и схемы питания
Интеграция обмотчика в линию предполагает согласование схем питания, управления и передачи данных. В рамках проекта могут использоваться единые коммутации, диспетчеризация и совместная регистрация параметров упаковки в системе учёта.
Условия эксплуатации: площадь, температура и влажность
Эксплуатационные требования включают площадь установки, условия вентиляции, температуру и влажность. Влияние внешних факторов на механическую часть и пленку требует учета в проектировании и обслуживании, чтобы сохранить надёжность оборудования и качество упаковки.
